写真番号：1145

一部2階建ての青果倉庫の軽量鉄骨構造計算

規模 18.2ｍ×19.11ｍ　2階建て　延べ468㎡　入隅型　計算ルート1-2 構造 軽量鉄骨造 基礎 鉄筋コンクリート布基礎 竣工 2015年9月 その他 1部2階建て、柱□100×100×4.5、1階の天井有効4. […]

写真番号K0003

4Cトラス梁の郵便局の軽量鉄骨構造計算

規模 約150㎡　平屋建て 構造 軽量鉄骨造 基礎 鉄筋コンクリート布基礎 竣工 2019年夏 計算方針 4C-75ｘ45ｘ15ｘ2.3のトラス梁を採用。上下弦材と材料の方向性も同一で重心はトラスの中心位置。あとは断面二 […]

写真番号K0001

柱が角型鋼管の事務所の軽量鉄骨構造計算

規模 7.28ｍ×9.1ｍ　2階建て　延べ132㎡　計算ルート1-2 構造 軽量鉄骨造 基礎 鉄筋コンクリート布基礎 竣工 2019年冬 その他 水平ブレスによる剛床仮定とし、水平力はD値により耐震要素である柱ブレスに分 […]

写真番号K0002

柱がリップ溝型鋼の運送業事務所の軽量鉄骨構造計算

X,Y方向共ブレス構造であり、柱脚はピン柱脚とし、軸力とせん断力のみ受ける。外壁はパネル枠をリップ溝型鋼の溝に落とし込み金属サイディングを張り付け、剛性は考慮しない。

写真番号：K0005

柱がリップ溝型鋼の精密機器工場の軽量鉄骨構造計算

柱材にリップ溝型鋼を使用。この部材には幅厚比規定（板要素の幅厚比を除く）が無いため、水平力を負担するブレスの降伏耐力に達した時点での架構を構成するリップ溝型鋼を使用した柱を含め梁に生じる応力と存在応力を比較して大きいほうを採用して部材設計をする必要がある。

K0008

ベタ基礎の郵便局の軽量鉄骨構造計算

スパン6ｍ超なので偏心率、剛性率を検討した。庇を出した梁間方向に大きな開口部があり、鉛直ブレースは一部M20を配置。

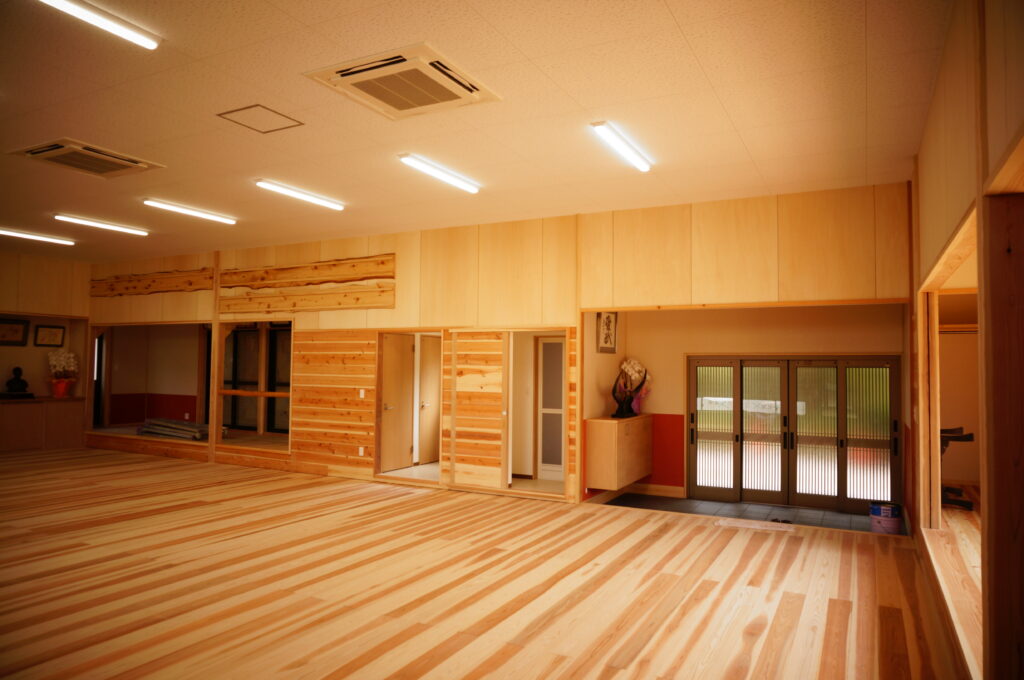

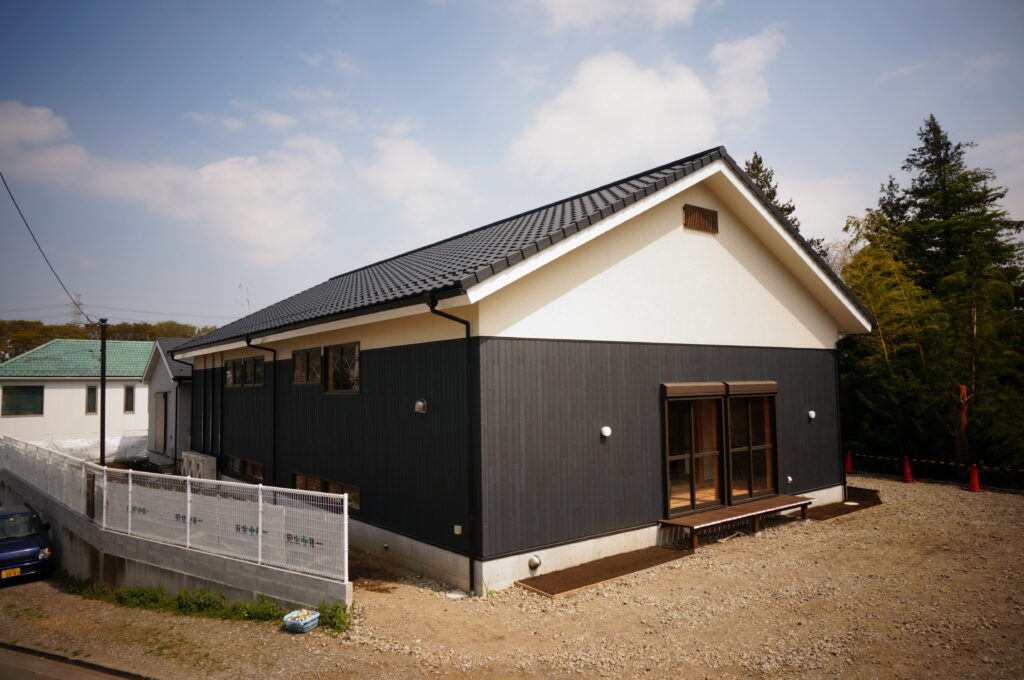

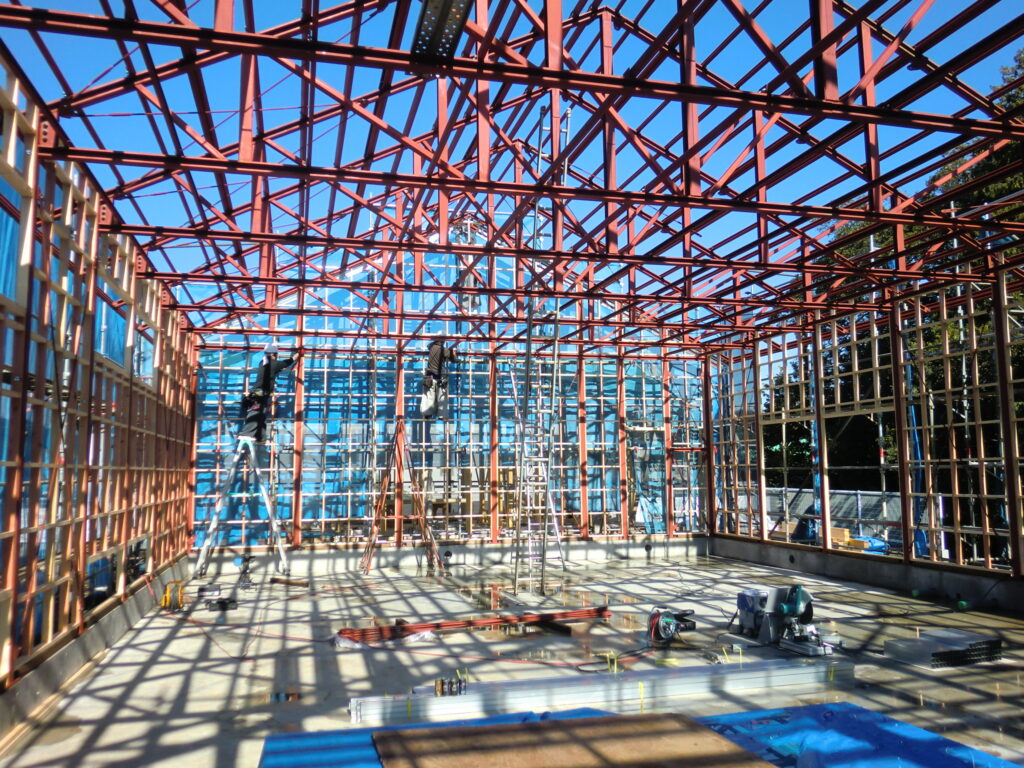

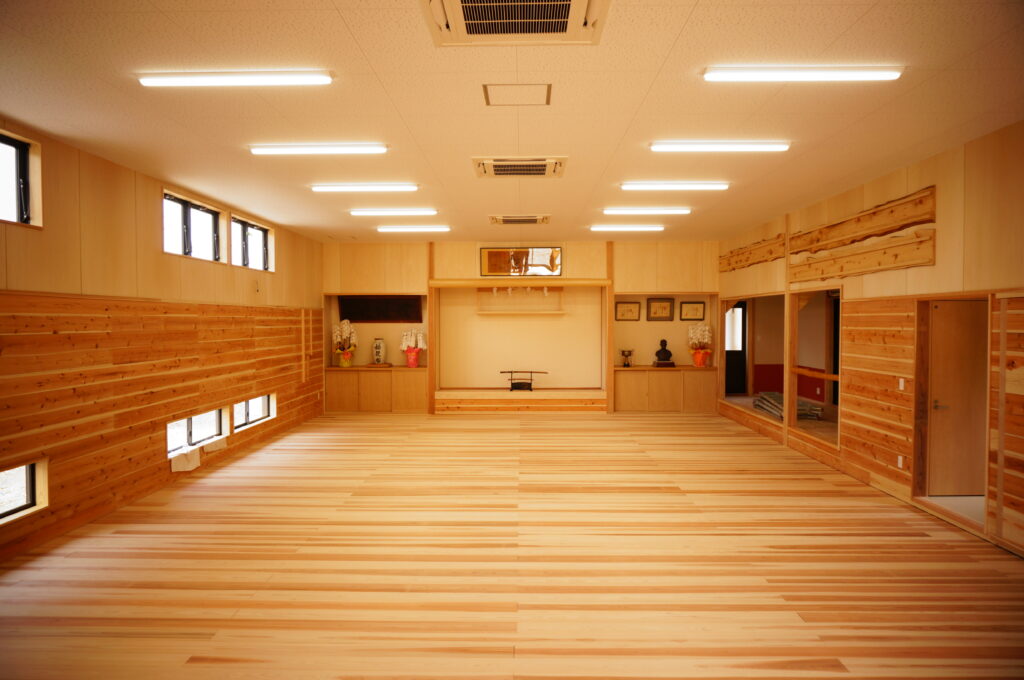

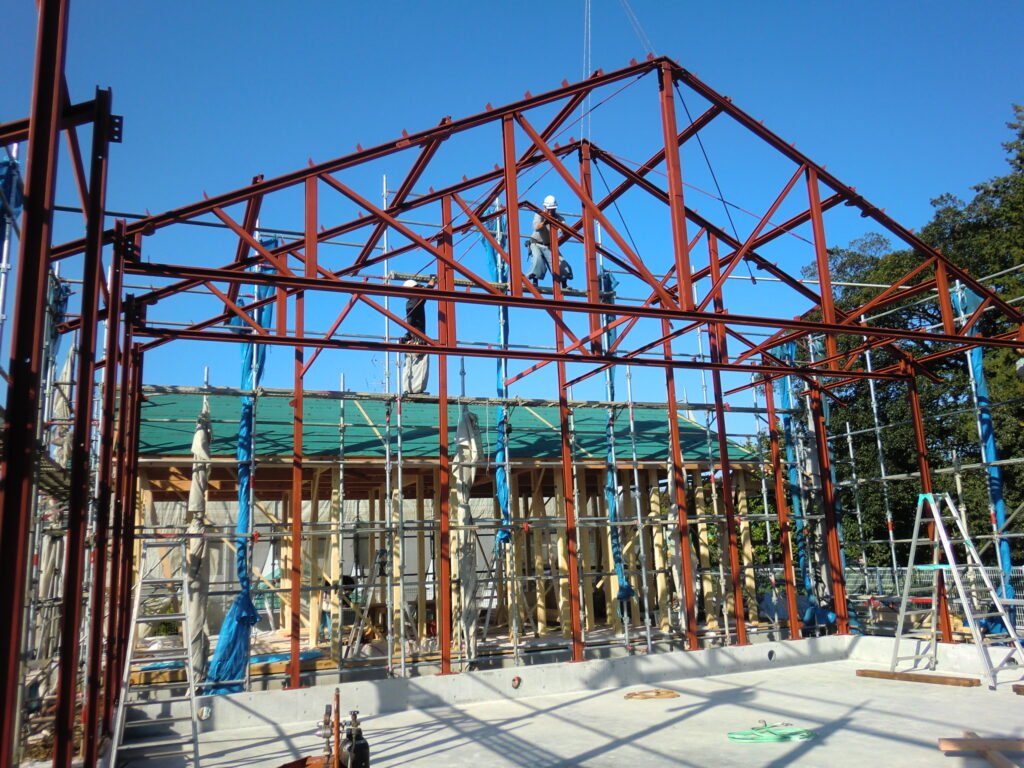

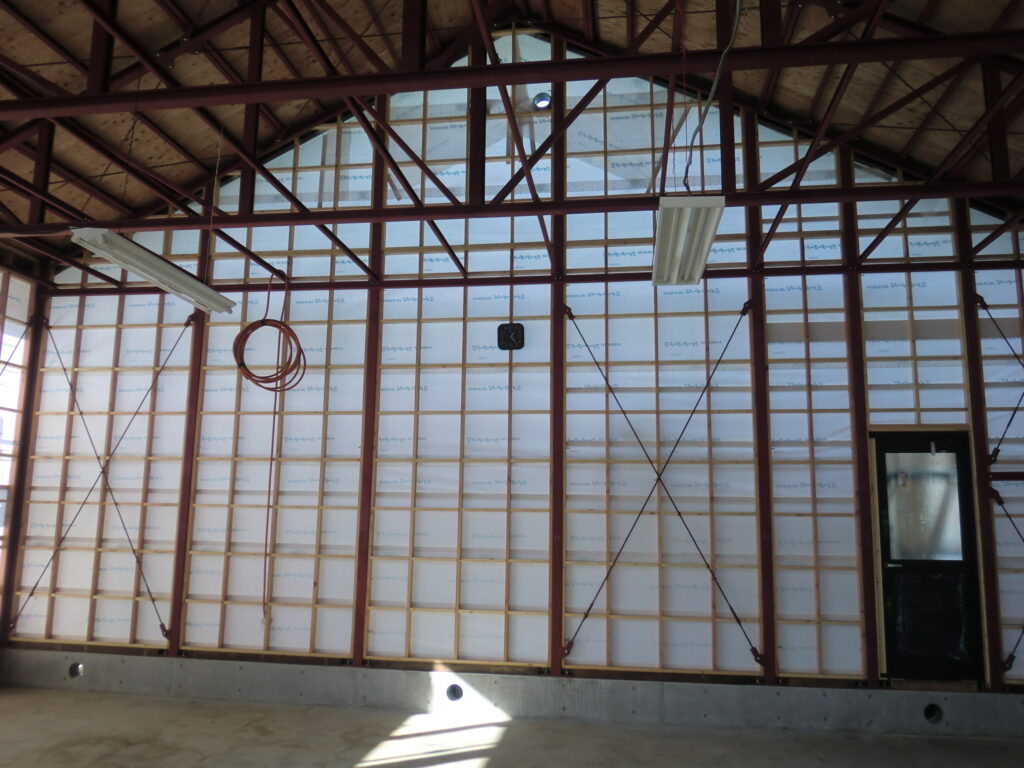

切妻トラスの剣道場の軽量鉄骨構造計算

梁間方向10ｍはＣ型の組み合わせの切妻トラスを採用、稽古場の天井高は3.5ｍ、八王子の剣道場
